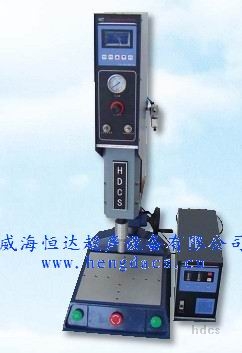

整机特点：
（1）、日本原装压电陶瓷换能器，输出强劲稳定
（2）、日本皇牌钢变幅器，坚固耐用
（3）、采用焊头水平可调式结构，调模便捷
（4）、全套优质进口元器件组装
（5）、全自动控制系统
1、功能描述
控制器主要功能如下：
-工作模式选择：动态触发、提前触发。
-系统调试：试验超声输出及焊头的上下行，方便人工操作及出厂调试。
-参数设定：设定焊接所需要的时间参数，工作时间参数准确到 0.01 秒。
-安全授权：设定焊接机允许工作的次数，方便产品管理用户做产品测试和
评估。
-运行次数和上电次数：机器整个工作寿命期间运行次数和上电次数统计
2、系统资源
控制器主板 CPU 采用单片机，输入输出光电隔离，主板提供 24V 电源对外
输出（250mA）；可以根据用户要求，提供实时时钟。
显示板为 128ⅹ64 液晶，全中文显示。
具体资源如下：
-主板
隔离输入：接近开关输入 NPN 型 24V 供电 3 个
普通开关量输入 2 个
隔离输出：继电器干接点输出 容量 220V 10A 1 个
光耦干接点输出 容量 24V40mA 1 个
晶体管 OC 输出 触点容量 24V250mA 3 个
提供电源：24V 250mA
-显示板
液晶屏：128ⅹ64，中文显示人机界面或图形曲线
蜂鸣器：提示或报警
键 盘：5 个独立按键
|
